Spaichinger Schallanalysator
iOS Universel / Education
Diese kostenlose und werbefreie Schallanalyse-App wurde speziell für den Physik- und NwT-Unterricht entworfen. Eine ausführliche Bedienungsanleitung und viele Experimentieranleitungen für Akustik- und Mechanikexperimente finden Sie unter http://www.spaichinger-schallpegelmesser.de. Bei Problemen kontaktieren Sie mich bitte per E-Mail (Ziegler@spaichinger-schallpegelmesser.de).
Diese Freeware-App besitzt 9 Fenster, die als Einfach- oder Doppelfenster dargestellt werden können:

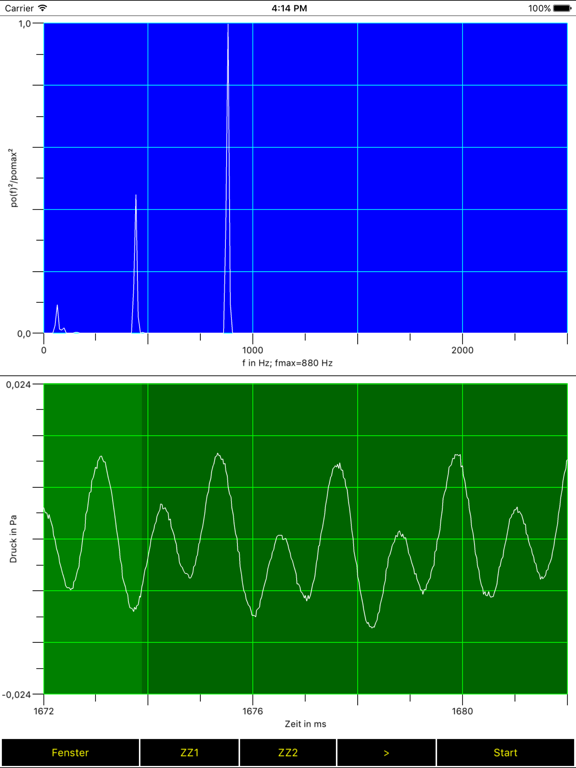

o Speicheroszilloskop: Verlauf des Schalldrucks in Abhängigkeit von der Zeit

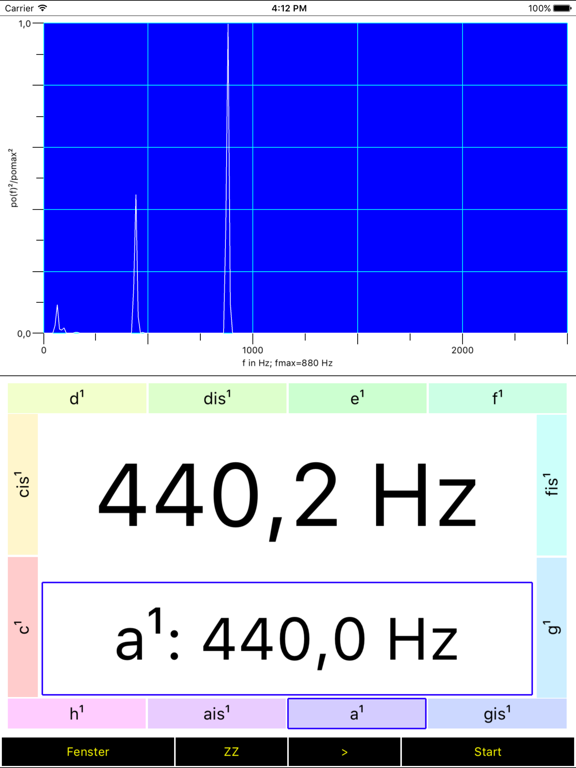

o Frequenzspektrum (FFT)

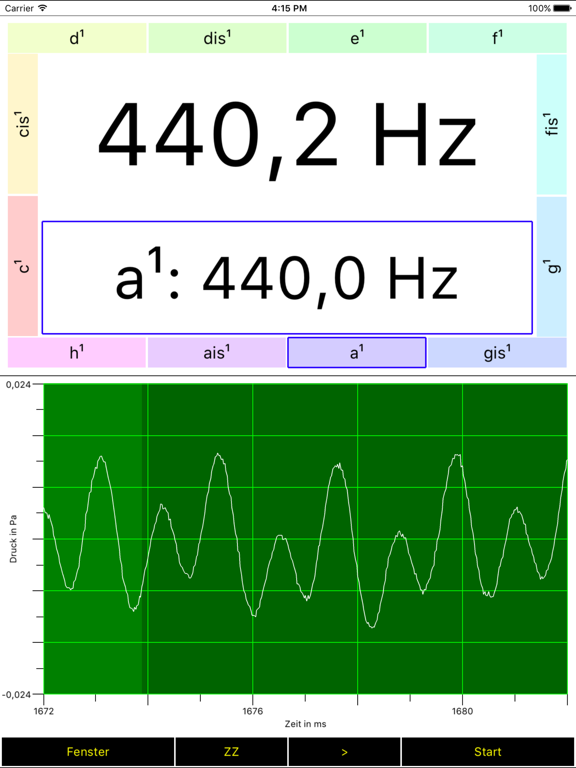

o Grundfrequenz eines Klangs (in Hz) und Angabe der zugehörigen Musiknote
o Doppelt-Tongenerator zur gleichzeitigen Erzeugung von bis zu zwei unterschiedlichen Tönen mit Phasenverschiebung (z.B. für Schwebungen)
o Pulsgenerator zur Erzeugung von "Knackgeräuschen" (z.B. für Schallgeschwindigkeit)
o Lärmampel
o Effektiver Schalldruck (in Pa) und Schallintensität unter Normalbedingungen
o Schalldruckpegel (in dB)
o A-bewerteter Schalldruckpegel (in dB(A))
Zudem können mithilfe der beigefügten Wave-Aufnahmen von Musikinstrumenten Untersuchungen zum Klang durchgeführt werden. In dieser Musikinstrumente-Sammlung finden Sie ebenfalls den wunderbaren Obertongesang von Herrn Wolfgang Saus.
Die Messungen können als Wave-Datei gespeichert, geöffnet, gesendet und empfangen werden (per Air Drop, E-Mail, ...). Zudem ist ein Playback möglich, d.h., während dem Abspielen der Wave-Datei kann die Schallaufzeichnung nochmals angehört werden, wobei gleichzeitig alle Werte wie bei der Aufnahme angezeigt werden.
Versandt der Werte als CSV-Datei ist ebenfalls möglich.
Zum Analysieren von Musikinstrumenten oder Stimmen von Musikinstrumenten ist die von der App mit großer Genauigkeit (Abweichung: max. 0,2 Hz) bestimmte Grundfrequenz eines Klanges hilfreich. Zusätzlich zur Grundfrequenz werden die Musiknote und die Frequenz der Note, die in der Nähe der Grundfrequenz liegt, angezeigt. Dadurch ist eine einfache und genaue Stimmung von Musikinstrumenten (insbesondere Gitarren) möglich.
Die Schaubilder können beliebig gezoomt werden.
Mit der Option "Erweiterte Messung schnell" können Aufnahmen mit einer Länge von maximal 60 Sekunden gemacht werden, die nach der Aufnahme ausführlich manuell analysiert werden können.
Die Schallpegelwerte (inklusive effektiver Schalldruck und Schallintensität) sind nicht sonderlich genau, da die eingebauten Mikrofone keinen konstanten Frequenzgang und keine Kugelcharakteristik besitzen. Die Schallpegelwerte lassen sich zwar kalibrieren (Ein-Punkt-Kalibrierung), die Güte der eingebauten Mikrofone ändert sich aber dadurch nicht. Um genauere Ergebnisse zu erhalten, sollte ein externes Messmikrofon verwendet werden. Für den Physikunterricht sind die Schallpegelwerte dennoch hilfreich, da hier ein Gefühl für die Größenordnung vermittelt werden kann und der logarithmische Zusammenhang zwischen Schalldruck und Schallpegel bzw. Schallintensität und Schallpegel (unter Normalbedingungen) im Unterricht erarbeitet werden kann. Experimentieranleitungen finden Sie hierfür unter www.spaichinger-schallpegelmesser.de.
Problembehandlung: Falls nach einem Update von iOS oder einem Update der App Schallanalysator diese App nicht mehr startet, können Sie dieses Problem folgendermaßen beseitigen: Deinstallieren Sie zunächst die App Schallanalysator. Laden Sie anschließend die App Schallanalysator herunter und installieren Sie diese erneut.
Bitte: Ich würde mich freuen, wenn Sie mich bei auftretenden Problemen per E-Mail (Ziegler@spaichinger-schallpegelmesser.de) kontaktieren könnten. So könnten wir die Probleme schnell und zielgenau klären. Falls Sie nur einen Kommentar schreiben, kann ich nicht nachfragen und daher die Probleme auch nicht zusammen mit Ihnen beseitigen.
Quoi de neuf dans la dernière version ?
Eine Instabilität beim Zoom wurde behoben. Es kann nun in der App zwischen der Unterstützung von Bluetooth-2ADP-Kopfhörern/Lautsprechern und der Nutzung des großen internen Lautsprechers umgeschaltet werden. Im Weiteren wurden Beispielmessungen (Schallgeschwindigkeit- und Fallexperimente) mit Hinweisen zur Durchführung und Auswertung hinzugefügt. Zudem kann optional die von iOS standardmäßig verwendete Rauschunterdrückung deaktiviert werden, was für die Messung von tieffrequenten Schallanteilen und großen Schallpegeln nützlich ist. Außerdem kann zwischen externen und dem internen Mikrofon umgeschaltet werden. Darüber hinaus kann „Fensterwechsel durch Wischen“ nun aktiviert bzw. deaktiviert werden. Damit können ungewollte Fensterwechsel beim Zoomen vermieden werden.
